一、綜 述

工業窯爐排放的廢煙氣含有大量熱能，廢煙氣排放到大氣中既浪費了能源又污染了環境。工業 窯爐余熱 回用的原理，就是利用換熱器從排放的廢煙氣中提取熱能，用以產生熱風、熱水或蒸汽，從而實現節能目的。

窯爐余熱利用設備的常見換熱方式為“氣-氣”、“氣-水”、“氣-汽”等三種換熱方式，換熱器選型可選管殼式、板式，也可選用 熱管換熱器 。由于熱管具有獨特的高效傳熱優勢，近年 熱管換熱器 在工業窯爐余熱利用工程中已經得到廣泛應用。

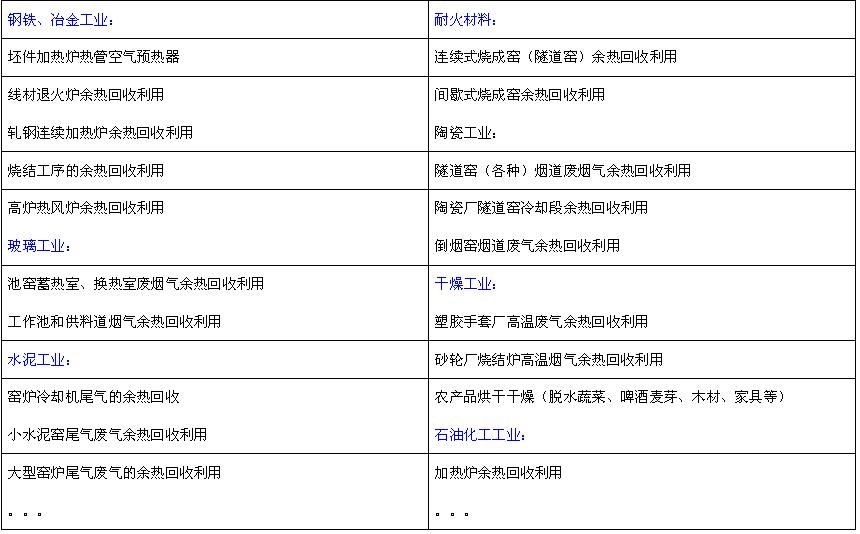

二、 應用領域

三、 工藝舉例

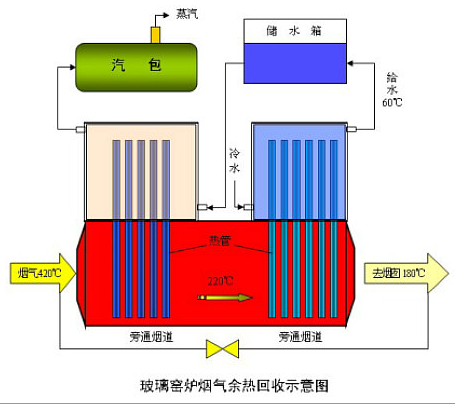

玻璃生產過程中，從池窯蓄熱室、換熱室（或換熱器）出來的煙氣一般在500℃以下。這些煙氣可以通過 熱管余熱回收裝置 產生熱水、蒸汽或熱風，用于加熱和霧化重油、管道保溫，或者生活取暖等。在退火爐煙氣的煙道中，及退火爐緩冷帶都可以安裝 熱管換熱器 以回收 煙氣余熱 和玻璃制品的散熱量來預熱空氣，作為助燃空氣、干燥熱源或車間取暖等。

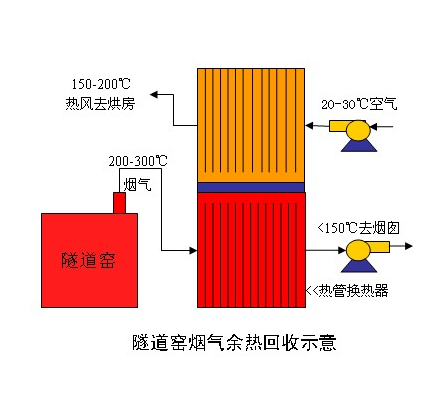

生產陶瓷的一個重要過程是燒成，燒成是在窯爐中進行的。陶瓷生產的窯爐有連續式的（隧道窯）也有間隙式的（倒焰窯），不管是隧道窯還是倒焰窯，其熱效率都比較低。效率低的原因除了燃燒損失、散熱損失等原因外，重要的一點是排煙損失。燒成隧道窯廢氣帶走的熱量損失約占總熱量的20%～40%，而倒焰窯廢氣帶走的熱量約占燃料消耗量的30%～50%。因此回收利用窯尾廢氣的熱量是提高窯爐效率的關鍵。國內隧道窯排煙溫度一般在200～300℃，也有高達400℃，個別倒焰窯的排煙溫度可高達560℃。一方面窯爐排煙帶走大量余熱，另一方面為了干燥坯件，一些工廠又另外建造窯爐或鍋爐產生熱風以滿足烘干坯件的要求。

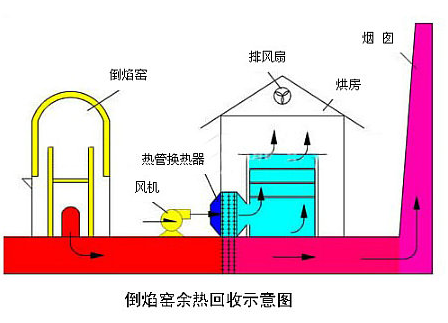

采用熱管換熱器來回收煙氣中的余熱加熱空氣作為烘干坯件的熱源，可以取得較好的節能效果。利用熱管余熱回收 裝置從廢煙氣中置換熱能，產生熱風用于烘干坯件。如圖所示的烘房，其熱源即是煙氣余熱，烘房溫度可根據工藝要求調整。

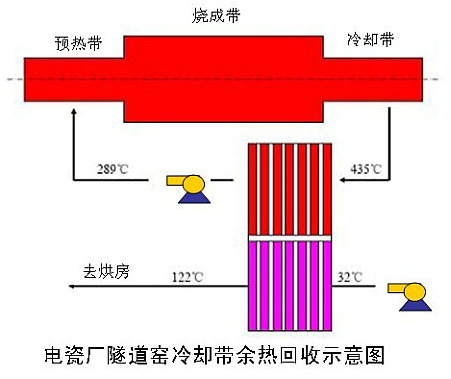

將電瓷廠隧道窯冷卻帶400℃～450℃的廢氣抽出通過 熱管換熱器 換熱，經過熱交換的煙氣溫度降至300℃，送入預熱帶。新鮮空氣經過 熱管換熱器 ，被加熱的新鮮空氣送入烘房，干燥電瓷坯件。

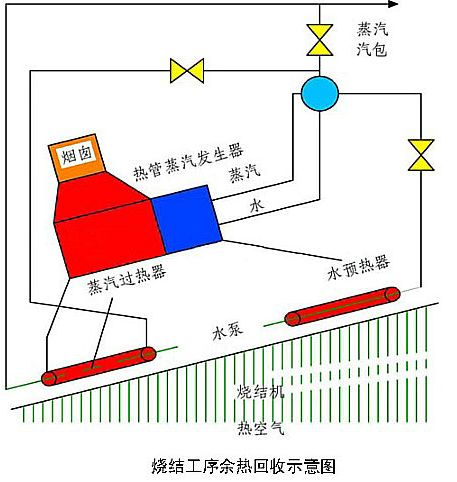

燒結工序是高爐礦料入爐以前的準備工序。有塊狀燒結和球團狀燒結兩種工藝。塊狀燒結是將不能直接加入爐的煉鐵原料，如精礦粉、高爐爐塵、硫酸渣等配加一定的燃料和溶劑，加熱到1300～1500℃，使粉料燒結成塊狀。球團狀燒結則是將細磨物料，如精礦粉配加一定的黏結劑，在造球設備上滾成球，然后在燒結設備上高溫?zé)Y(jié)。兩種燒結過程都要消耗大量的能源。

據統計，燒結工序的能耗約占冶金總能耗的12%。而其排放的余熱約占總能耗熱能的49%。回收和利用這些余熱，顯然極為重要。

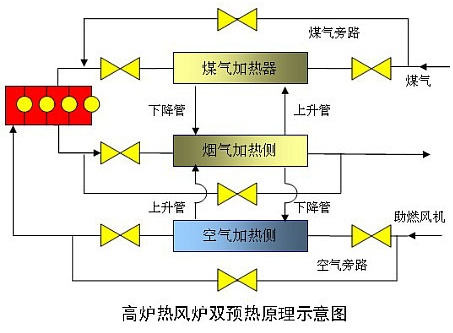

高爐熱風爐是產生熱風的設備，熱風爐煙道廢氣的溫度一般限制在300～350℃，最高不行超過400℃。使用 熱管換熱器 回收這部分余熱，用來加熱助燃空氣則可以改善蓄熱爐內的燃燒狀況，從而使?fàn)t頂溫度提高。對于以煤氣為燃料的單位，一般多采用分離式 熱管換熱器 回收排煙余熱，回收的余熱同時用來加熱空氣和煤氣，因此稱為“雙預熱”。
